Cara Membuat Antena Fox Hunting

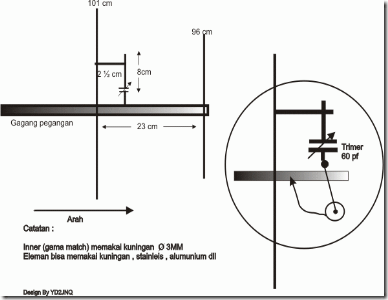

Seperti nampak pada gambar di atas adalah cara yang sederhana membuat antena mini fox hunting dengan hasil yang  sangat bagus antena ini biasa di pergunakan para peserta fox jalan kaki jenis antena ini sangat efesien sekali dan cocok di medan apapun dan bisa di buat secara knok down biar bisa di lipat setelah di pakai antena ini di rancang khusus untuk menerima signal yang memancarkan beacon fox di mana beacon tersebut di taruh para pihak panitia peyelenggara
antena fox hunting
fox hunting untuk menguji kecermatan ,kecepatan dalam menemukan fox tersebut dalam waktu yang sangat di batasi oleh panitia peyelenggara

di dalam lomba tersebut para peserta banyak yang bingung saat signal yang di cari sudah di depan mata namun masih belum bisa menemukan radio yang memancarkan beacon fox , nah hal yang satu ini biasanya para peserta ada yang menggunakan filingnya untuk segera menemukan fox tersebut.
karena di indikator (signal meter) yang ada pada radio sudah mentok walaupun tanpa antena dan RF gain pada radio sudah di tutup rapat-rapat
hal ini perlu di perhatikan tentang bagaimana cara mengatasi kelemahan RF gain pada radio dan antenanya yang tidak bekerja saat signal semakin dekat tentunya harus mensething RF gain  yang ada di radio itu benar2  maximal supaya bisa mengetahui mana signal aslinya atau signal bayangan ada salah satu cara yang bisa menghambat signal fox yang semakin dekat namun belum bisa di temukan oleh para peserta fox hunting
yaitu menaruh rankaian pada antenenya dan di bikin seperti nampak pada gambar di bawah ini :

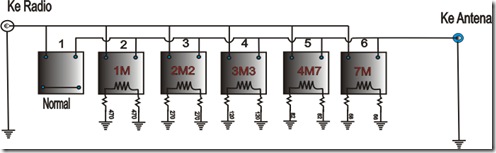

ATT
rangkaian ini di namakan VHF Step ATTENUATOR  singkat saja ATT rangkaian ini berfungsi mengurangi kepekaan penerimaan dan ingat jangan sekali-kali transmit apabila ATT aktif ,sebab impedancy
antena sangat besar sekali akibatnya RF terhambat oleh ATT dan bisa menimbulkan final rusak. rangkaian ini mempergunakan switch “ BAND SWITCH TV ” inti dari ATT adalah berfungsi untuk menghambat signal /RF masuk pada input antena radio , dan ATT kebalikanya ricief boster jadi nilai resistor bisa di rubah-rubah sesuai ke inginan agar ATT berfungsi sempurna sebaiknya ATT (bok ) terbuat dari logam dan ATT terbungkus ground nah !!! sangat sederhana sekali bukan ….. ?!!!!!
demikianlah yg bisa saya sampaikan melalui blog ini semoga bisa membantu teman-teman yang belum pernah membuatnya   de yd2jnq 73 bye bye dan jangan lupa kritik serta saranya saya tunggu
sumber : yd2jnq.blogspot.com/2008/11/cara-membuat-antena-fox-hunting.html
